D373W不銹鋼凸耳式蝶閥
凸耳式蝶閥又名支耳式蝶閥、單夾式蝶閥，是用雙頭螺栓將閥門連接在兩管道法蘭之間凸耳式蝶閥驅動方式可選用手動、蝸輪、氣動、電動，連接方式可選用法蘭、對夾，結構形式可選用單偏心、中線式、雙偏心、三偏心，密封結構可選用軟密封、硬密封，壓力范圍PN0.1-10Mpa，公稱通徑為DN40～2000mm，材質可選用鑄鋼、不銹鋼。由于閥門的使用范圍非常的廣泛，同一種閥門在不同的場合與工況有不同的搭配。
產品特點：
1、 本產品采用三偏心設計，即
（1） 閥桿中心與閥體中心線相對偏心
（2） 閥桿中心與蝶板密封面相對偏心
（3） 蝶板密封面相對閥桿中心偏轉一個角度
由于這三個偏心，使閥門開啟瞬間蝶板密封面圓周上各點可以同時脫離閥座，因而蝶板-閥座之間不產生平面間的相對摩擦，這樣既見效了操作力矩，提高了操作靈活性，而且提高了密封副的使用壽命
2、 由于其偏心錐面的作用，在閥門關閉時，可以達到越關越緊，能夠?qū)崿F(xiàn)自鎖，不會因驅動扭矩過大而使閥門關閉過位
3、 由于這類閥門的蝶板密封面材料為了不銹鋼與復合材料相結合，既能夠保證密封面的強度，又保證了密封性能
4、 該類產品反壓密封性能實驗可至少達到0.8MPa
5、 蝶板與閥座之間通過“漸進式”來保持始終不變的密封效果，即密封副磨損后，可以通過蝶板位置的推進而補償
6、 閥桿安裝牢固可靠，閥桿下部安裝有固定環，不會發生穿出體外的意外情況
7、 適用介質和工況：該產品可以在水、空氣、煤氣、油品、酸、堿等腐蝕性介質管道上使用；工作溫度-30℃-+350℃
8、 連接形式：法蘭、對夾、焊接
傳動方式：蝸輪蝸桿傳動、電動、氣動

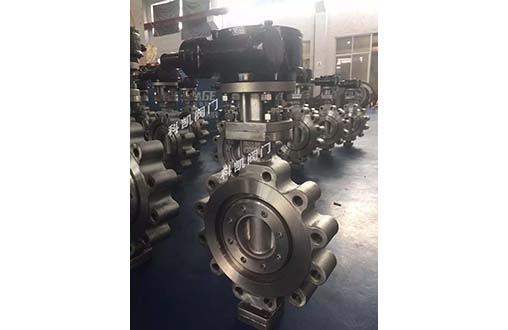

產品展示
蝶閥
